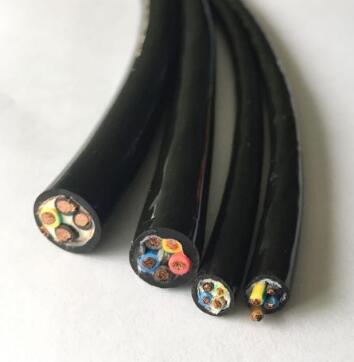

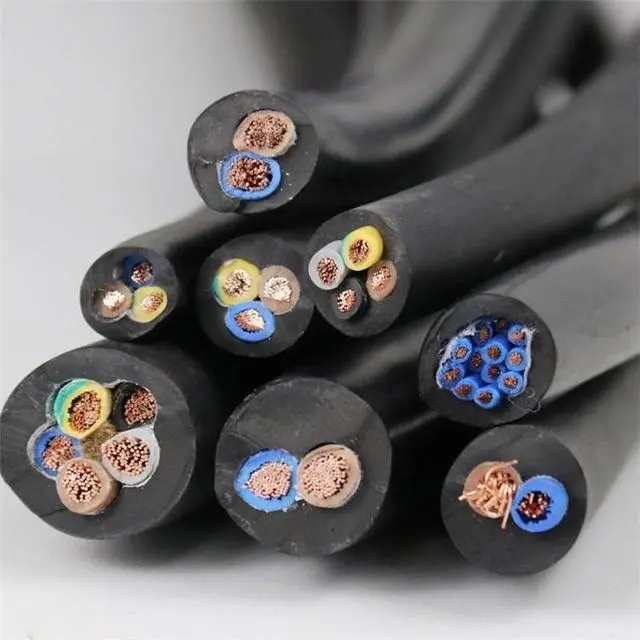

TL-YCD  4*4mm2 拖鏈移動電纜

1.  **`TL`**：**拖鏈專用**。這是***重要的標識，表明該電纜是專門設計用于在拖鏈（電纜保護鏈）中反復彎曲移動的。它與普通固定安裝電纜在結構、材料和性能上有顯著區別。

2.  **`YCD`**：**特定型號代碼**。這個代碼通常由**制造商定義**，代表其特定的產品系列或結構設計。不同廠家的`YCD`可能代表不同的內部結構（如導體材料、絕緣材料、護套材料、有無屏蔽、有無填充等）。需要查閱**具體制造商的產品手冊或規格書**才能獲得***準確的信息。

3.  **`4×4`**：**芯線數量和標稱截面積**。

    *   **第一個`4`**：表示電纜內有 **4 根獨立導體（芯線）**。

    *   **第二個`4`**：表示每根導體的 **標稱截面積為 4 平方毫米 (mm2)**。

**核心特性與用途：**

*   **高柔性 & 耐彎曲：** 這是拖鏈電纜的核心要求。它采用特殊設計的導體（通常為精細絞合的無氧銅絲）、柔韌的絕緣材料（如PVC, PUR, TPE等）和優化的絞合結構，確保在拖鏈內數百萬次甚至上千萬次的往復彎曲運動中不易斷裂、變形或損壞。

*   **抗扭轉：** 在拖鏈應用中，電纜不僅彎曲，還可能伴隨一定的扭轉。TL-YCD設計時考慮了這一點。

*   **耐磨性：** 外護套通常采用高強度、耐磨材料（如特殊PVC或PUR），抵抗與拖鏈內壁或其他電纜的摩擦。

*   **抗機械應力：** 能承受拖鏈運行過程中產生的拉伸、擠壓等應力。

*   **應用場景：** 廣泛應用于需要電纜跟隨設備部件**頻繁往復運動**的自動化設備中：

    *   數控機床 (CNC)

    *   加工中心

    *   機器人手臂

    *   物流輸送系統

    *   起重設備

    *   自動化生產線

    *   舞臺設備

    *   任何安裝于拖鏈/坦克鏈內的動力傳輸或控制信號傳輸場合。

**關鍵參數（需查具體規格書）：**

*   **電壓等級：** 常見如 300/500V, 0.6/1kV。TL-YCD 4×4 常見于 0.6/1kV。

*   **導體：** 通常為多股超細無氧銅絲精絞合。

*   **絕緣材料：** PVC, PUR (聚氨酯，更耐磨耐油耐低溫), TPE (熱塑性彈性體) 等。

*   **芯線結構：** 可能帶有填充，可能采用小節距絞合或分組分層絞合優化彎曲性能。

*   **屏蔽：** YCD型號**可能**包含屏蔽（如鋁箔、銅網或兩者結合），用于抗電磁干擾(EMI)。具體需看制造商定義。

*   **護套材料：** 多為特殊改性PVC或耐磨PUR。PUR護套更耐油、耐化學腐蝕、耐低溫、耐磨。

*   **彎曲半徑：** 拖鏈電纜有固定的*****小允許彎曲半徑**（例如：7.5 × 電纜外徑），安裝時須***遵守。

*   **使用溫度范圍：** 取決于絕緣和護套材料（如 PVC: -5°C ~ +70°C; PUR: -40°C ~ +90°C）。

*   **耐油性/耐化學性：** 尤其PUR護套表現優異。

*   **阻燃性：** 通常符合相關標準（如IEC 60332）。

*   **認證：** 可能具有CE, RoHS, UL 等認證。

**重要提示：**

1.  **確認制造商和完整型號：** “TL-YCD” 是通用前綴，不同廠家的具體產品可能在其后有更詳細的型號后綴（例如 TL-YCD-JZ, TL-YCD PUR, TL-YCD CY 等），代表不同的護套材料、屏蔽類型或認證。

2.  **查閱規格書：** 購買或使用前，**須*****向供應商或制造商索要該**具體型號的詳細產品規格書(Datasheet)**，里面包含所有電氣性能、機械性能、結構參數和安裝要求。

3.  **正確安裝：** 在拖鏈中安裝拖鏈電纜有嚴格要求（如彎曲半徑、固定方式、與其他電纜的排列、松緊度等），不正確的安裝會極大縮短電纜壽命。

**總結：**

TL-YCD 4×4 是一款**4芯、每芯4平方毫米截面積、專為拖鏈應用設計的高柔性移動電纜**。它適用于需要頻繁彎曲移動場合下的動力傳輸或控制信號傳輸。其核心優勢在于卓越的耐彎曲壽命和耐磨性。
