移動扁平電纜的性能怎么樣

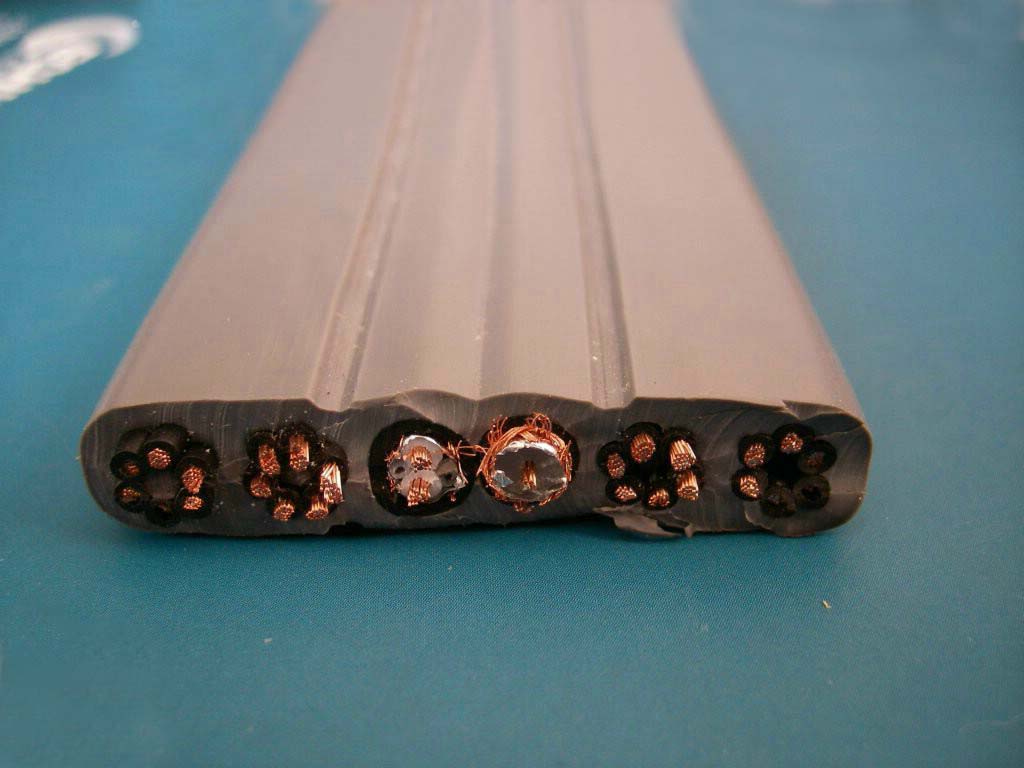

移動扁平電纜（通常稱為拖鏈電纜或高柔性扁平電纜）是專門為需要**反復彎曲、扭轉和移動**的應用場景設計的特殊電纜。其性能特點與傳統圓電纜有顯著區別，主要圍繞**高柔性、長壽命、抗干擾和空間節省**這幾個核心目標。
以下是移動扁平電纜的關鍵性能特點：
1. **卓越的柔韌性和彎曲壽命：**
* **核心優勢：** 這是移動扁平電纜***重要的性能。它能在拖鏈、機器人手臂、懸掛設備等應用中承受數百萬次（通常可達500萬次以上，甚至更高）的彎曲循環而不損壞。
* **小彎曲半徑：** 設計允許在緊湊空間內以較小的彎曲半徑工作，節省設備空間。
* **導體結構：** 采用超細精絞無氧銅絲（通常符合DIN VDE 0295 Class 5或6標準），絞合節距經過優化，大大提高了單根導體的柔韌性，減少了彎曲時的應力集中和金屬疲勞。
* **芯線排布：** 扁平結構使得所有芯線在彎曲時處于同一平面，受力更均勻，避免內部相互擠壓摩擦，顯著延長壽命。
2. **抗扭轉性能：**
* 在需要旋轉或扭轉的應用中（如機器人關節），優質的移動扁平電纜能夠承受一定的扭轉角度和扭轉次數，而不會導致導體斷裂或絕緣層損壞。設計時會考慮芯線的絞合方向和排布來優化抗扭能力。
3. **空間優化與易于安裝：**
* **節省空間：** 扁平結構使其在狹窄的電纜槽、拖鏈或機械臂內部空間內能更緊湊地鋪設，***大化利用空間。
* **整齊布線：** 平整的表面和結構使布線更整齊美觀，易于管理和固定。
* **簡化安裝：** 扁平形狀使其更容易穿入拖鏈或線槽，有時比捆扎多根圓電纜更方便。
4. **高機械強度和耐久性：**
* **耐磨性：** 外護套采用特殊的高性能彈性體材料（如PUR/TPU, PVC混合料等），具有極高的耐磨、耐油、耐化學腐蝕、耐水解和抗撕裂性能，能抵抗拖鏈內壁、設備邊緣的摩擦以及惡劣工業環境（切削液、油脂、溶劑等）的侵蝕。
* **抗壓性：** 扁平結構在一定程度上提供了更好的抗側壓能力，防止在受擠壓時損壞內部芯線。
5. **穩定的電氣性能：**
* **低信號干擾：** 通過合理的芯線排布（如差分對平行排列、加屏蔽層等）和屏蔽設計（鋁箔屏蔽、鍍錫銅絲編織屏蔽或組合屏蔽），能有效抵抗電磁干擾（EMI）和射頻干擾（RFI），保證信號傳輸的穩定性和完整性，尤其適用于數據傳輸（如伺服電機編碼器反饋、總線信號）。
* **絕緣材料：** 芯線絕緣通常采用特殊的高柔性PVC、TPE或PE等材料，在反復彎曲下仍能保持良好的電氣絕緣性能。
* **低電容/電感：** 設計時考慮優化線對結構，以降低分布電容和電感，滿足高速數據傳輸的要求。
6. **耐環境性能：**
* 根據護套材料的不同，具有優異的耐候性（抗UV）、耐高低溫（工作溫度范圍通常可達-40°C 至 +90°C 或更高）、阻燃性（符合UL, VDE等阻燃標準如IEC 60332-1）等。
7. **可選屏蔽與接地：**
* 提供多種屏蔽選項（如單層鋁箔、雙層鋁箔、銅絲編織、鋁箔+編織組合）以滿足不同等級的EMC要求。
* 通常包含一根或兩根獨立的地線（黃綠線），便于可靠接地。
**總結關鍵性能優勢：**
* **極長使用壽命：** 數百萬次彎曲循環。
* **超高柔性：** 適應高速、高頻往復運動。
* **優異抗扭：** 滿足旋轉應用需求。
* **卓越耐磨耐油耐化學：** 適應嚴苛工業環境。
* **抗干擾能力強：** 保障信號穩定傳輸。
* **節省空間、易于安裝：** 優化設備布局。
* **機械強度高：** 抗壓、抗拉（通常也有很好的抗拉強度）。
**應用場景：**
* 數控機床（CNC）
* 機器人（工業機器人、協作機器人關節）
* 自動化生產線
* 物流輸送系統（堆垛機、穿梭車）
* 醫療設備（可移動部件）
* 舞臺燈光設備
* 測量檢測設備
* 任何需要電纜在受限空間內頻繁移動、彎曲、扭轉的場合。
**選擇注意事項：**
* **彎曲半徑：** 須***嚴格遵守電纜規格書中規定的***小允許彎曲半徑。
* **行程長度與加速度：** 影響電纜在拖鏈中的應力分布和壽命。
* **芯數、線徑與結構：** 根據電壓、電流、信號類型選擇。
* **屏蔽要求：** 根據電磁環境選擇。
* **環境要求：** 溫度、油污、化學品、紫外線等。
